产品名称:矩形波纹补偿器(TZX)
产品别名:矩形波纹补偿器(TZX)
详细介绍:
产品简介

1、结构简图

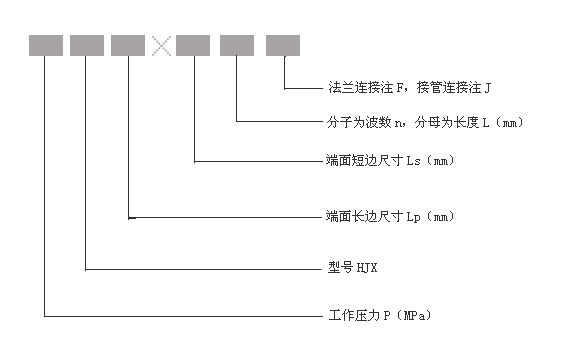

 2、产品代号







 举例:0.1TJX2000×800-2/410F

 表示:工作压力为P=0.1MPa,端面尺寸长边Lp=2000mm,短边Ls=800mm,波数为2,长度L=410mm,法兰连接的短形波纹补偿器。

3、结构特点

 补偿器由一个矩形波纹管和两个矩形端管构成。端接管或直接与管道焊接,或焊上法兰再与管道连接。补偿器上的拉杆主要是运输过程中的刚性支承,它不承力件。

4、补偿特点

 该补偿器具有轴向、横向和角向补偿功能。

5、安装使用注意事项

 现场安装完后,必须拆除拉杆。



工作压力:0.1MPa                                             矩形波纹补偿器0.1TJXLp×Ls-n/L

端面尺寸
Lp×Ls(mm)

1000
×
800

1500×800

2000×800

2500×800

3000×800

波数n

2

4

2

4

2

4

2

4

2

4

补偿量
XO(mm)

21

42

21

42

21

42

21

42

21

42

总长
L(mm)

按  需  求

轴向刚度
K(kgf/mm0)

0.0211

XL¢

0.0106

XL¢

0.0211

XL¢

0.0106

XL¢

0.0211

XL¢

0.0106

XL¢

0.0211

XL¢

0.0106

XL¢

0.0211

XL¢

0.01063

XL¢

端面尺寸

Lp×Ls(mm)

3500×800

4000×800

5000×800

4500×1120

3171×2716

波数n

2

4

2

4

2

4

2

4

2

4

补偿量

XO(mm)

21

38

21

38

21

38

21

38

21

38

总长

L(mm)

按  需  求

轴向刚度

KX(kgf/mm0)

0.0211

XL¢

0.0357

XL¢

0.0211

XL¢

0.0357

XL¢

0.0211

XL¢

0.0357

XL¢

0.0211

XL¢

0.0357

XL¢

0.0211

XL¢

0.0357

XL¢



注:L¢为端面周长L¢=2(Lp+Ls)
