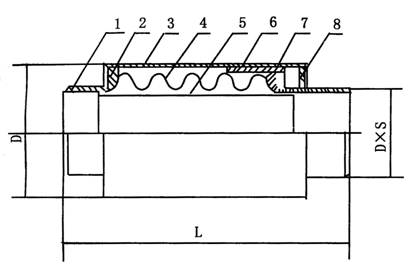

1、结构简图



          　　　　　　　　　　1、接管              2、主定向板         3、定向保护管     4、波纹管

          　　　　　　　　　　   5、导流筒    6、导向管            7、次定向板         8、定位板

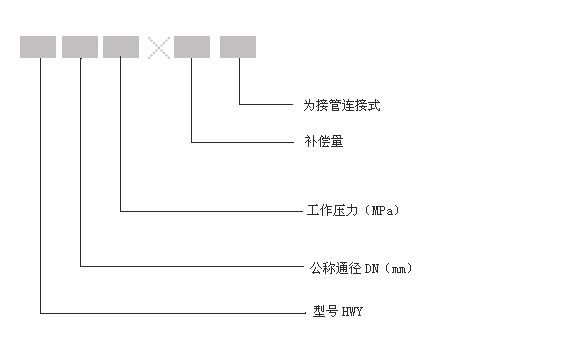

　　　　　　　　　　　2、产品代号

　　　　　　　　　　　　　　

 　

　

　　　　　　　　　　　　　　举例：WYS100－0.6/20F

    　　　　　　　　　　　　　表示公称通径为100mm，工作压力为0.6MPa，补偿量为20mm，法兰连接的无约束型波纹补偿器。

　　　　　　　　　　3、结构特点

   　　　　　　　　　　　　 定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板

　　　　　　　　　　　　　　与定向保护管焊接。因此该补偿器具有强大的支撑和定向性能，同时定位板保护波纹管不被拉平。

　　　　　　　　　　4、补偿特点：

  　　　　　　　　　　　　  该补偿器用于补偿轴向位移。

.

　

　　　　　　　　　　工作压力：1.6MPa                                                           无约束型补偿器（WYS）

序   号	型         号	公称 通径 DN mm	轴向 补偿 量C mm	有效 面积 A cm2	刚度 K (kgf/mm)	保护套 外  径 Dt (mm)	端管 D×S mm	总长度 L （mm）	总质量 W kg
1	WYS50－1.6/12	50	12	56	24.7	102	φ57×3.5	185	3.1
	WYS50－1.6/24		24		12.4			235	3.9
	WYS50－1.6/36		36		8.2			320	6.1
	WYS50－1.6/48		48		6.1			370	6.4
	WYS50－1.6/60		60		4.9			435	7.3
	WYS50－1.6/72		72		4.1			500	8.2
2	WYS70－1.6/16	70	16	79	31.9	127	φ76×4	245	5
	WYS70－1.6/32		32		10			300	5.79
	WYS70－1.6/48		48		10.7			350	7.36
	WYS70－1.6/64		64		8			450	9.22
	WYS70－1.6/76		76		6.8			510	10.5
	WYS70－1.6/96		96		5.3			560	11.8
3	WYS80－1.6/18	80	18	82	27	133	φ89×4.5	240	5.47
	WYS80－1.6/36		36		13.5			310	6.97
	WYS80－1.6/54		54		10.2			375	8.42
	WYS80－1.6/72		72		6.8			440	9.51
	WYS80－1.6/90		90		5.4			535	11.8
	WYS80－1.6/108		108		4.4			620	14.2
4	WYS100－1.6/20	100	20	154	38.6	159	φ108×4.5	245	7.0
	WYS100－1.6/40		40		19.4			310	9.6
	WYS100－1.6/60		60		13			380	11.4
	WYS100－1.6/80		80		9.7			445	13.0
	WYS100－1.6/100		100		7.7			535	16.5
	WYS100－1.6/120		120		6.5			620	18.8
5	WYS125－1.6/20	125	20	180	39.3	194	φ133×4.5	240	10.2
	WYS125－1.6/40		40		19.6			270	12.8
	WYS125－1.6/60		60		13.1			370	15.3
	WYS125－1.6/80		80		9.8			480	20.2
	WYS125－1.6/125		100		7.8			560	22.1
	WYS125－1.6/120		120		6.6			610	24.0

　　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。



　

　　　　　　　　　　工作压力：1.6MPa                                                           无约束型补偿器（WYS）

序   号	型         号	公称 通径 DN mm	轴向 补偿 量C mm	有效 面积 A cm2	刚度 K (kgf/mm)	保护套 外  径 Dt (mm)	端管 D×S mm	总长度 L （mm）	总质量 W kg
6	WYS150－1.6/24	150	24	300	24	300	φ159×5	250	15.2
	WYS150－1.6/48		48		48			335	19.5
	WYS150－1.6/72		72		72			410	23.6
	WYS150－1.6/96		96		96			535	33.0
	WYS150－1.6/120		120		120			615	36.5
	WYS150－1.6/144		144		144			690	40.0
7	WYS200－1.6/30	200	30	538	39.3	325	φ219×6	290	32.9
	WYS200－1.6/60		60		19.7			410	10.9
	WYS200－1.6/90		90		13.1			530	50.3
	WYS200－1.6/120		120		9.8			690	67.1
	WYS200－1.6/150		150		7.8			810	76.3
	WYS200－1.6/180		180		6.6			925	85.5
8	WYS250－1.6/60	250	60	783	33.3	377	φ273×7	420	55.2
	WYS250－1.6/90		90		22.3			525	63.8
	WYS250－1.6/120		120		16.7			640	77.2
	WYS250－1.6/150		150		13.3			760	90.5
	WYS250－1.6/180		180		11			875	103
	WYS250－1.6/210		210		9.5			945	109
	WYS250－1.6/240		240		8.3			1015	114
	WYS250－1.6/270		270		7.5			1085	120
9	WYS300－1.6/60	300	60	1080	28	426	φ325×8	440	65.8
	WYS300－1.6/90		90		18.7			560	77.1
	WYS300－1.6/120		120		14			650	85.5
	WYS300－1.6/150		150		11.2			735	93.8
	WYS300－1.6/180		180		9.4			845	111
	WYS300－1.6/210		210		8			960	128
	WYS300－1.6/240		240		6.9			1075	139
	WYS300－1.6/270		270		6.3			1190	150
	WYS300－1.6/300		300		5.6			1310	191

　　　　　　　　　　　工作压力：1.6MPa                                                           无约束型补偿器（WYS）

序   号	型         号	公称 通径 DN mm	轴向 补偿 量C mm	有效 面积 A cm2	刚度 K (kgf/mm)	保护套 外  径 Dt (mm)	端管 D×S mm	总长度 L （mm）	总质量 W Kg
10	WYS350－1.6/60	350	60	1274	37.1	465	φ377×8	385	67.7
	WYS350－1.6/90		90		24.7			450	81.1
	WYS350－1.6/120		120		18.5			540	87.8
	WYS350－1.6/150		150		15			600	94.4
	WYS350－1.6/180		180		12.4			695	113
	WYS350－1.6/210		210		10.5			800	132
	WYS350－1.6/240		240		9.4			870	140
	WYS350－1.6/270		270		8.2			940	149
	WYS350－1.6/300		300		7.5			1010	158
11	WYS400－1.6/60	400	60	1625	39.4	530	φ426×8	385	80.8
	WYS400－1.6/90		90		16.4			490	97.7
	WYS400－1.6/120		120		19.7			545	101
	WYS400－1.6/150		150		15.8			600	106
	WYS400－1.6/180		180		13.1			700	132
	WYS400－1.6/210		210		11.2			810	158
	WYS400－1.6/240		240		9.9			880	164
	WYS400－1.6/270		270		8.8			950	170
	WYS400－1.6/300		300		7.8			1020	176
12	WYS450－1.6/60	450	60	2009	38.6	600	φ478×8	420	110
	WYS450－1.6/90		90		25.7			545	129
	WYS450－1.6/120		120		19.4			610	139
	WYS450－1.6/150		150		15.5			675	149
	WYS450－1.6/180		180		13			790	169
	WYS450－1.6/210		210		11			910	198
	WYS450－1.6/240		240		9.7			1000	209
	WYS450－1.6/270		270		8.5			1085	229
	WYS450－1.6/300		300		7.7			1165	250

　　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。

　　　　　　　　　　工作压力：1.6MPa                                                           无约束型补偿器（WYS）

序   号	型         号	公称 通径 DN mm	轴向 补偿 量C mm	有效 面积 A cm2	刚度 K (kgf/mm)	保护套 外  径 Dt (mm)	端管 D×S mm	总长度 L （mm）	总质量 W kg
13	WYS500－1.6/60	500	60	2445	41.1	630	φ529×8	445	121
	WYS500－1.6/90		90		27.4			590	142
	WYS500－1.6/120		120		20.6			660	153
	WYS500－1.6/150		150		16.5			735	165
	WYS500－1.6/180		180		13.8			865	199
	WYS500－1.6/210		210		11.7			995	233
	WYS500－1.6/240		240		10.4			1090	248
	WYS500－1.6/270		270		9.2			1190	264
	WYS500－1.6/300		300		8.2			1285	279
14	WYS600－1.6/60	600	60	3494	44.7	750	φ630×8	455	154
	WYS600－1.6/90		90		29.7			600	178
	WYS600－1.6/120		120		22.4			670	190
	WYS600－1.6/150		150		17.9			740	202
	WYS600－1.6/180		180		15			875	243
	WYS600－1.6/210		210		12.8			1010	285
	WYS600－1.6/240		240		11.2			1100	301
	WYS600－1.6/270		270		9.9			1200	317
	WYS600－1.6/300		300		9			1300	333
15	WYS700－1.6/60	700	60	4754	40.2	860	φ720×10	475	211
	WYS700－1.6/90		90		30.8			630	254
	WYS700－1.6/120		120		23.1			790	397
	WYS700－1.6/150		150		18.5			945	339
	WYS700－1.6/180		180		15.5			1020	361
	WYS700－1.6/210		210		13.3			1100	382
	WYS700－1.6/240		240		11.6			1180	403
	WYS700－1.6/270		270		10.2			1330	462
	WYS700－1.6/300		300		9.2			1480	520
	WYS700－1.6/300		300		8.3			1630	579

　　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。

　　　　　　　　　　工作压力：1.6MPa                                                           无约束型补偿器（WYS）

序   号	型         号	公称 通径 DN mm	轴向 补偿 量C mm	有效 面积 A cm2	刚度 K (kgf/mm)	保护套 外  径 Dt (mm)	端管 D×S mm	总长度 L （mm）	总质量 W kg
16	WYS800－1.6/60	800	60	6090	58.5	980	φ820×10	450	248
	WYS800－1.6/90		90		38.9			590	201
	WYS800－1.6/120		120		29.2			735	335
	WYS800－1.6/150		150		23.5			870	378
	WYS800－1.6/180		180		19.6			965	407
	WYS800－1.6/210		210		16.7			1060	436
	WYS800－1.6/240		240		14.6			1150	465
	WYS800－1.6/270		270		12.9			1260	523
	WYS800－1.6/300		300		11.7			1370	580
	WYS800－1.6/330		330		10.7			1480	637
17	WYS900－1.6/60	900	60	7620	82.3	1090	φ920×10	460	293
	WYS900－1.6/90		90		54			600	341
	WYS900－1.6/120		120		41.1			740	390
	WYS900－1.6/150		150		33			875	439
	WYS900－1.6/180		180		27.4			970	471
	WYS900－1.6/210		210		23.5			1065	503
	WYS900－1.6/240		240		20.6			1155	536
	WYS900－1.6/270		270		18.4			1265	602
	WYS900－1.6/300		300		16.5			1380	669
	WYS900－1.6/330		330		15			1490	735
18	WYS1000－1.6/60	1000	60	9383	82.9	1190	φ1020×10	460	323
	WYS1000－1.6/90		90		55.3			600	376
	WYS1000－1.6/120		120		41.5			740	429
	WYS1000－1.6/150		150		33.2			875	483
	WYS1000－1.6/180		180		27.7			970	513
	WYS1000－1.6/210		210		23.6			1065	554
	WYS1000－1.6/240		240		20.7			1155	590
	WYS1000－1.6/270		270		18.4			1265	663
	WYS1000－1.6/300		300		16.7			1380	736
	WYS1000－1.6/330		33, 0		15.1			1490	809

　　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。
