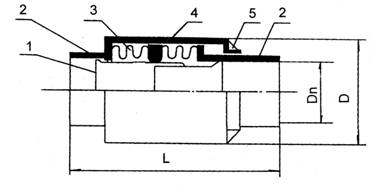

1、结构简图

1．导流筒   2．接管   3．波纹管   4．外壳   5．导向密封套

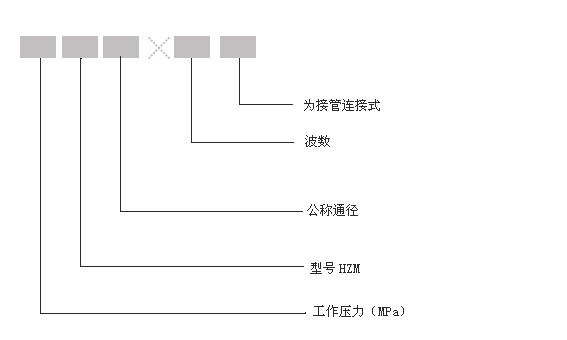

　　　　　　　　　　　2、产品代号

　　　　　　　　　　　　　  　
　　　　　　　　　　　　　　　 举例：1.6TZMN   200×6J

　　　　　　　　　　　　　表示：公称通径为200mm，工作压力为1.6MPa，波数为6波，接管连接的直埋内压波纹补偿器。

　　　　　　　　　　　3、结构特点

　　　　　　　　　　　　　　　补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持

　　　　　　　　　　　　　了它的稳定性。

　　　　　　　　　　　4、补偿特点

　　　　　　　　　　　　　　　该补偿器主要用于轴向补偿，同时还具有抗弯能力，所以不考虑管道下沉的影响。

　　　　　　　　　　　5、安装使用注意事项

　　　　　　　　　　　　　　　直埋内压波纹补偿器要求在两固定支座这间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹

　　　　　　　　　　　　　补偿器对支座作用力的计算相同，由于直埋内压波纹补偿器具有在管道上实现自由补偿和安装简单等特点，因而

　　　　　　　　　　　　　深受工程设计及安装使用者的欢迎。

　

　

　

　　　　　　　　　　　　工作压力：1.6MPa                                                    直埋式波纹补偿器（TZM）

型    号	公 称 通 径 DN mm	波纹效管 面积 A cm2	波 数 n	诸疲劳破坏次数 下轴向补偿量X0mm			轴向 刚度Kx N/mm	产品 总长Lmm	径向 外形 最大 尺寸 H mm	接管端口 尺寸 d0×Smm	产品 重量 W kg
				1500	3000	15000				*法兰连接
1.6TZM32×8–J	32	16	8	7	6	4	441	280	186	f38×3.5	5
1.6TZM32×16–J			16	14	12	9	220	321			5
1.6TZM40×8–J	40	23	8	10	8	6	317	289	224	f45×3.5	5
1.6TZM40×16–J			16	19	16	12	158	334			5
1.6TZM50×8–J	50	.37	8	12	10	7	635	306	239	f57×3.5	8
1.6TZM50×16–J			16	24	20	14	317	372			8
1.6TZM65×8–J	65	55	8	19	16	11	423	322	250	f73×3.5	11
1.6TZM65×12–J			12	28	23	16	282	362			11
1.6TZM80×8–J	80	81	8	29	25	17	357	366	264	f89×4	12
1.6TZM80×10–J			10	37	31	21	286	390			12
1.6TZM100×6–J	100	121	6	33	27	19	417	345	284	f108×4	13
1.6TZM100×10–J			10	54	46	31	250	409			16
1.6TZM125×5–J	125	180	5	35	29	20	409	342	314	f133×4	22
1.6TZM125×9–J			9	63	53	36	227	414			25
1.6TZM150×5–J	150	257	5	45	37	25	456	367	344	f159×4.5	27
1.6TZM150×8–J			8	71	60	41	285	427			29
1.6TZM200×4–J	200	479	4	56	47	31	480	372	422	f219×6	42
1.6TZM200×6–J			6	84	70	47	320	426			47
1.6TZM250×4–J	250	769	4	53	44	30	930	379	487	f273×8	58
1.6TZM250×6–J			6	80	67	44	620	399			68
1.6TZM300×4–J	300	1105	4	57	48	32	1253	467	542	f325×8	74
1.6TZM300×6–J			6	85	71	48	835	565			88
1.6TZM350×4–J	350	1367	4	64	54	36	1265	492	602	f337×10	99
1.6TZM350×6–J			6	97	80	54	843	604			119
1.6TZM400×4–J	400	1611	4	65	54	36	1373	518	680	f426×10	113
1.6TZM400×6–J			6	97	81	54	915	628			136

　　　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。
