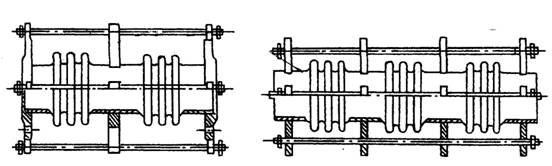

1、结构简图

法兰连接 接管连接

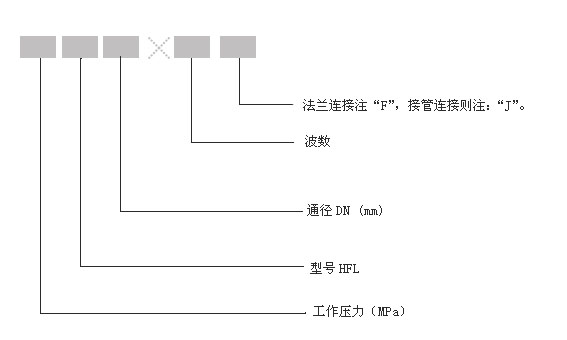

2、产品代号
法兰连接注“F”,接管连接注:“J”
波数n
通径DN (mm)
型号HFL
工作压力(MPa) |
举例:0.6TFL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。
3、结构特点
补偿器由两段或三段波纹管,短中间接管及长拉杆等零件构成,结构简单。长拉杆不是承力构件。
4、补偿特点
该补偿器补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
5、安装使用注意事项
现场安装完后,须将耳后两侧的螺母退至限位螺母处。
工作压力:1.6MPa 轴向型复式拉杆补偿器(TFL)
序
号 |
公称
通径DN
mm |
型 号 |
波数
n |
轴向
补偿
量XO
mm |
轴向
刚度
KX
N/mm |
有效
面积
A
cm2 |
径向
外形
尺寸
H
mm |
接 管
端口尺寸
dO×S(mm) |
总长
L(mm) |
总重
W(kg) |
|
|
法兰 |
接管 |
法兰 |
接管 |
|
1 |
32 |
1.6TFL32×24 J/F |
12+12 |
40 |
105 |
16 |
235 |
f38×3.5 |
632 |
646 |
7 |
4 |
|
1.6TFL32×36 J/F |
12+12+12 |
60 |
71 |
836 |
840 |
8 |
5 |
|
2 |
40 |
1.6TFL40×24 J/F |
12+12 |
40 |
105 |
23 |
245 |
f45×3.5 |
640 |
646 |
9 |
5 |
|
1.6TFL40×36 J/F |
12+12+12 |
60 |
71 |
847 |
852 |
10 |
6 |
|
3 |
50 |
1.6TFL50×24 J/F |
12+12 |
40 |
105 |
37 |
260 |
f57×3.5 |
646 |
662 |
11 |
8 |
|
1.6TFL50×36 J/F |
12+12+12 |
60 |
71 |
859 |
874 |
12 |
9 |
|
4 |
65 |
1.6TFL65×24 J/F |
12+12 |
60 |
141 |
55 |
280 |
f73×4 |
650 |
668 |
13 |
9 |
|
1.6TFL65×36 J/F |
12+12+12 |
92 |
94 |
880 |
889 |
14 |
10 |
|
5 |
80 |
1.6TFL80×20 J/F |
10+10 |
81 |
143 |
81 |
295 |
f89×4 |
678 |
700 |
17 |
11 |
|
1.6TFL80×30 J/F |
10+10+10 |
122 |
95 |
914 |
930 |
18 |
12 |
|
6 |
100 |
1.6TFL100×20 J/F |
10+10 |
74 |
145 |
121 |
315 |
f108×4 |
699 |
720 |
29 |
20 |
|
1.6TFL100×30 J/F |
10+10+10 |
110 |
97 |
940 |
960 |
30 |
22 |
|
7 |
125 |
1.6TFL125×18 J/F |
9+9 |
90 |
261 |
180 |
345 |
f133×4 |
698 |
724 |
39 |
28 |
|
1.6TFL125×27 J/F |
9+9+9 |
110 |
97 |
941 |
966 |
41 |
30 |
|
8 |
150 |
1.6TFL125×16 J/F |
8+8 |
108 |
214 |
257 |
380 |
f159×4.5 |
690 |
720 |
50 |
37 |
|
1.6TFL125×24 J/F |
8+8+8 |
162 |
143 |
932 |
960 |
52 |
39 |
|
*法兰连接按JB81-59供货,也可根据用户要求按国际、化标或其它标准供货。
工作压力:1.6MPa 轴向型复式拉杆补偿器(TFL)
序
号 |
公称
通径DN
mm |
型 号 |
波数
n |
轴向
补偿
量XO
mm |
轴向
刚度
KX
N/mm |
有效
面积
A
cm2 |
径向
外形
尺寸
H
mm |
接 管
端口尺寸
dO×S(mm) |
总长
L(mm) |
总重
W(kg) |
|
|
法兰 |
接管 |
法兰 |
接管 |
|
9 |
200 |
1.0TFL200×12 J/F |
6+6 |
187 |
160 |
479 |
485 |
f219×6 |
766 |
816 |
86 |
68 |
|
1.0TFL200×18 J/F |
6+6+6 |
281 |
107 |
1038 |
1078 |
88 |
70 |
|
10 |
250 |
1.0TFL250×12 J/F |
6+6 |
178 |
310 |
769 |
540 |
f273×8 |
910 |
960 |
150 |
120 |
|
1.0TFL250×18 J/F |
6+6+6 |
267 |
207 |
1244 |
1294 |
152 |
122 |
|
11 |
300 |
1.6TFL300×12 J/F |
6+6 |
190 |
418 |
1105 |
610 |
f325×8 |
1020 |
1080 |
190 |
154 |
|
1.6TFL300×18 J/F |
6+6+6 |
286 |
279 |
1414 |
1474 |
193 |
157 |
|
12 |
350 |
1.6TFL350×12 J/F |
6+6 |
215 |
422 |
1307 |
670 |
f377×10 |
1004 |
1164 |
200 |
160 |
|
1.6TFL350×18 J/F |
6+6+6 |
322 |
281 |
1550 |
1600 |
204 |
164 |
|
13 |
400 |
1.6TFL400×12 J/F |
6+6 |
217 |
458 |
1611 |
730 |
f426×10 |
1108 |
1152 |
240 |
180 |
|
1.6TFL400×18 J/F |
6+6+6 |
326 |
305 |
1522 |
1582 |
244 |
184 |
|
14 |
450 |
1.6TFL450×12 J/F |
6+6 |
231 |
768 |
1972 |
790 |
f478×10 |
1040 |
1092 |
270 |
190 |
|
1.6TFL450×18 J/F |
6+6+6 |
346 |
512 |
1434 |
1492 |
275 |
195 |
|
15 |
500 |
1.6TFL500×12 J/F |
6+6 |
235 |
818 |
2445 |
855 |
f529×10 |
1034 |
1092 |
325 |
215 |
|
1.6TFL500×18 J/F |
6+6+6 |
352 |
545 |
1134 |
1492 |
330 |
210 |
|
16 |
600 |
1.6TFL600×12 J/F |
6+6 |
331 |
580 |
3534 |
990 |
f630×10 |
1182 |
1212 |
470 |
340 |
|
|
|
|
|
|
|
|
|
|
