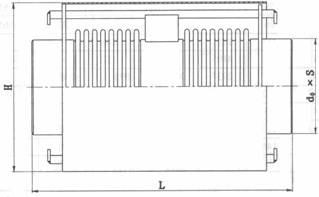

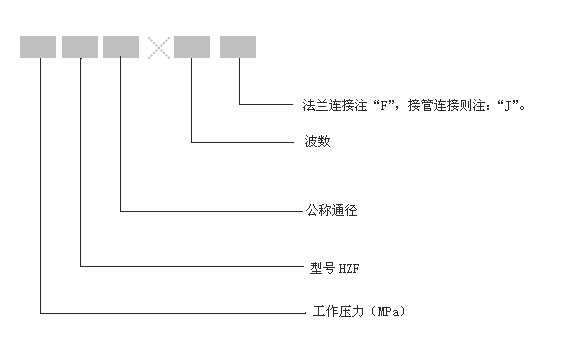

1、结构简图   　　　　　　　　2、产品代号 　　　　　　　　　　　　  　　　　　　　　　　　　　 举例：0.6TFS100×20F 　　　　　　　　　　　　表示：工作压力为0.6MPa，通径DN=100mm，波数为20个，法兰连接的复式波纹补偿器。 　　　　　　　　　　3、结构特点 　　　　　　　　　　　　　补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了 　　　　　　　　　　　　它的稳定性。 　　　　　　　　　　4、补偿特点 　　　　　　　　　　　　　该补偿器可以满足管道的轴向补偿，补偿量大，比较经济是其特点。 　　　　　　　　　　5、安装使用注意事项 　　　　　　　　　　　　　安装时按轴向型补偿器对管系管架的要求去布置。 　　　　　　　　　　工作压力：1.6MPa                                                           轴向型复式补偿器（TFS） 公称 通径DN mm 型    号 诸疲劳破坏次数 下轴向补偿量 X0mm 波数   n 轴向 刚度 Kx N/mm 有效面积 A cm2 径向最大外形尺寸 Hmm 接管端口尺寸 d0×S(mm) 总长 L(mm) 总重 W(kg)     1500 3000 15000 法兰 接管 法兰 接管 　 32 1.6TFS32×32 28 24 17 16+16 110 16 135 f38×3.5 517 507 8 4 　 40 1.6TFS40×32 38 32 23 16+16 79 23 145 f45×3.5 549 539 9 5 　 50 1.6TFS50×32 47 40 28 16+16 159 37 160 f57×3.5 674 664 14 8 　 65 1.6TFS65×24 55 46 32 12+12 141 55 180 f73×4 665 655 16 6 　 80 1.6TFS80×20 66 55 37 10+10 143 81 195 f89×4 769 759 20 12 　 100 1.6TFS100×20 73 62 43 10+10 145 121 215 f108×4 867 857 31 22 　 125 1.6TFS125×18 81 68 47 9+9 201 180 245 f133×4 909 899 41 30 　 150 1.6TFS150×16 97 82 56 8+8 214 257 280 f159×4.5 964 954 53 37 　 200 1.6TFS200×12 168 141 94 6+6 160 479 335 f219×6 1045 1033 90 69 　 250 1.6TFS250×12 160 133 89 6+6 310 769 405 f273×8 1174 1158 153 121 　 300 1.6TFS300×12 171 143 96 6+6 418 1105 460 f325×8 1321 1305 193 156 　 350 1.6TFS350×12 193 161 108 6+6 422 1307 520 f377×10 1470 1452 203 163 　 400 1.6TFS400×12 195 162 108 6+6 458 1611 580 f426×10 1496 1487 245 183 　 　　　　　　　　　*法兰连接按JB81-59供货，也可根据用户要求按国际、化标或其它标准供货。
