一、  性能及适用范围

于风机的进风口和出风口，有补偿管道伸缩，适应管道与风机安装误差、基础下沉引起的相对偏移及隔振噪等功能。阻力小、重量轻，亦可在空调进、出风口使用。

适用压力，≤ 9806pa 适用温度— 40~200 ℃

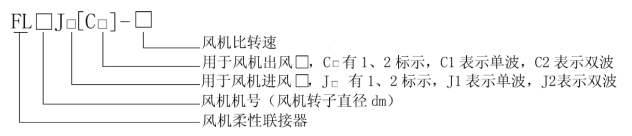

例 1 如 4 — 72 — 11 No 8 进口用单波联接器标注为： FL8J1 — 72 。

例 2 如 4 — 73 — 11 No 8 出口用双波联接器则标注为： FL20C2 — 73 。

•  螺栓 2. 螺母 3. 垫圈 4. 管道接管法兰 5. 橡胶波纹管 6. 压圈法兰 7. 导流管法兰 8. 导流管 9. 拉杆调节装置

HVFL J － 72 型柔性联接器尺寸表

型号	法兰内径 D	螺栓中心径 D1	法兰外径 D2	法兰厚度 b	螺栓数量及直径 n×Md
HVFL2.8J 　— 72	288	306	3260	6	8 × M16
HVFL3.2J 　— 72	328	350	380		16 × M8
HVFL3.6J 　— 72	368	394	424
HVFL4 　— 72	408	440	480
HVFL4.5J 　— 72	458	490	530		16 × M8
HVFL5J 　— 72	510	550	590	8
HVFL6J 　— 72	610	650	690
HVFL8J 　— 72	810	860	910	10	16 × M12
HVFL10J 　— 72	1012	1065	1125
HVFL12J 　— 72	1212	1270	1330	12	24 × M12
HVFL16J 　— 72	1612	1660	1720	12	28 × M12
HVFL20J 　— 72	2018	2070	2130	12	32 × M12

HVFL C － 72 型柔性联接器尺寸表

型号	法兰接口尺寸						连接螺栓孔				法兰厚度 B
	B 1	B 2	B 3	B 4	B 5	B 6	直径 d 2	个数 n 2	n 3 × b 1	n 4 × b 2	B
HVFL2.8C — 72	202	228	252	230	256	280	Φ 7	16	3 × 55	3 × 63	6
HVFL3.2C 　－ 72	230	256	280	262	288	312	Φ 7	16	3 × 60	3 × 72	6
HVFL3.6C 　— 72	258	284	308	294	320	344	Φ 7	16	3 × 70	3 × 80	6
HVFL4C 　— 72	286	315	342	328	355	382	Φ 7	20	4 × 60	4 × 70	6
HVFL4.5C 　— 72	323	350	380	368	395	42	Φ 7	20	4 × 70	4 × 78	8
HVFL5C 　— 72	358	385	415	408	435	465	Φ 7	20	5 × 77	4 × 87	8
HVFL6C 　— 72	430	456	486	490	510	540	Φ 7	24	6 × 76	6 × 85	8
HVFL8C 　— 72	570	625	665	650	700	740	Φ 15	20	5 × 125	5 × 140	10
HVFL10C 　— 72	712	765	815	812	860	910	Φ 15	20	5 × 153	5 × 172	10
HVFL12C 　— 72	852	900	950	972	1008	1070	Φ 15	24	6 × 150	6 × 168	12
HVFL16C 　— 72	1132	1118	1244	1292	1340	1400	Φ 15	38	9 × 132	10 × 134	12
HVFL20C 　— 72	1418	1476	1535	1618	1672	1734	Φ 15	40	9 × 164	11 × 152	16

HVFL J － 73 型柔性联接器尺寸表

型号	法兰内径 D	螺栓中心径 D 1	法兰外径 D 2	法兰厚度 b	螺栓娄量及直径
HVFL8J 　— 73	810	860	920	10	16 × M14
HVFL9J — 73	914	960	1020
HVFL10J — 73	1014	1065	1125
HVFL11J — 73	1114	1170	1230		24 × M14
HVFL12J — 73	1214	1270	1330	12
HVFL14J — 73	1414	1470	1530
HVFL16J — 73	1614	1660	1720
HVFL18J — 73	1814	1860	1920	16	28 × M14
HVFL20J — 73	2018	2060	2120
HVFL22J — 73	2218	2260	2320	16	36 × M18
HVFL25J — 73	2518	2560	2620
HVFL28J — 73	2818	2860	2920



HVFL C － 73 型柔性联接器尺寸表

型号	法兰接口尺寸						连接螺栓孔				法兰厚度 b
	B 1	B 2	B 3	B 4	B 5	B 6	直径 d 2	个数 n 2	n 3 × b	n 3 × b1	B
HVFL8J 　— 73	530	580	640	730	777	837	Φ 15	24	5 × 116	7 × 111	10
HVFL9J 　— 73	599	650	710	824	868	928	Φ 15	24	5 × 130	7 × 124	10
HVFL10J 　— 73	664	710	770	914	959	1019	Φ 15	24	5 × 142	7 × 134	10
HVFL11J 　— 73	729	780	840	1004	1048	1108	Φ 15	28	6 × 130	8 × 131	10
HVFL12J 　— 73	794	846	906	1080	1144	1204	Φ 15	28	6 × 141	8 × 143	12
HVFL14J 　— 73	924	990	1060	1274	1336	1406	Φ 15	28	6 × 165	8 × 167	12
HVFL16J 　— 73	1054	1120	1190	1454	1512	1582	Φ 15	32	7 × 160	9 × 168	12
HVFL18J 　— 73	1184	1260	1340	1634	1716	1790	Φ 15	32	7 × 180	9 × 190	16
HVFL20J 　— 73	1318	1386	1466	118	1890	1970	Φ 15	32	7 × 198	9 × 210	16
HVFL22J 　— 73	1448	1560	1680	1998	2070	2150	Φ 19	36	8 × 190	10 × 207	16
HVFL25J 　— 73	1643	1755	1870	2268	2376	2480	Φ 19	42	9 × 165	10 × 198	16
HVFL28J 　— 73	1823	1950	2080	2538	2660	2790	Φ 19	48	10 × 195	14 × 190	16

注：列表中尺寸根据部分风机型号编制，用户在订货时可按提供风机型号或风机进出口尺寸配套制作 .
