产品名称:TWY波纹补偿器
产品别名:轴向型外压式波纹补偿器
详细介绍:
产品名称:轴向型外压式波纹补偿器(TWY)
产品别名:
详细介绍:
产品简介

1、结构简图

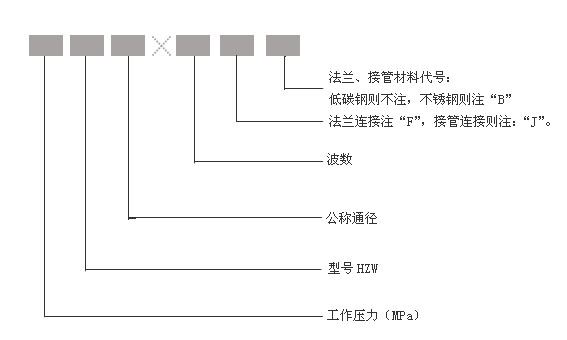

2、产品代号



             举例:0.6TWY500×8JB

          表示:公称通径为500mm,工作压力为0.6MPa,(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器。

        *注:疏水口的设置按用户要求

3、结构特点

补偿器由一个或多个波纹管通过中间接管串接在一起,两端分别与内封板和封底板焊接后,再分别与通管外管相连、波纹管波数较多。

4、补偿特点

该补偿器主要吸收轴向位移,具有补偿量大,保温性能好,残余介质可以排除等优点。

5、安装使用注意事项

(1)安装时疏水口向下。

(2)现场安装完后,必须拆除拉杆。

(3)安装时介质流向与补偿器的流向标志一致。



工作压力:1.6Mpa         轴向型外压式补偿器(TWY)

公称

通径DN

mm

型    号

诸疲劳破坏次数下轴向补偿量X0mm

轴向刚度Kx

N/mm

有效面积Acm2

径向最大外形尺寸H

mm

接管端口尺寸

d0×S(mm)

总长

L(mm)

总重

W(kg)




1500

3000

15000

*法兰连接

法兰

接管

法兰

接管



32

1.6TWY32×12J/F

18

15

11

423

23

240

f38×3.5

338

328

13

10



1.6TWY32×24 J/F

36

30

21

212

479

469

15

12



1.6TWY32×36 J/F

54

45

32

141

625

915

17

14



40

1.6TWY40×12 J/F

27

23

16

282

37

250

f45×3.5

413

403

15

13



1.6TWY40×24 J/F

55

46

32

141

630

620

16

14



1.6TWY40×36 J/F

82

69

48

94

850

840

18

16



50

1.6TWY50×10 J/F

37

31

21

286

55

270

f57×3.5

432

422

19

14



1.6TWY50×20 J/F

73

62

42

143

654

644

23

18



1.6TWY50×30 J/F

110

93

63

95

877

867

27

22



65

1.6TWY65×10 J/F

37

31

21

286

81

290

f73×4

488

476

25

19



1.6TWY65×20 J/F

73

62

42

143

756

744

31

25



1.6TWY65×30 J/F

110

93

63

95

1031

1019

36

30



80

1.6TWY80×9 J/F

48

41

28

278

121

308

f89×4

506

494

28

22



1.6TWY80×18 J/F

96

82

56

139

789

777

36

30



1.6TWY80×27 J/F

144

123

84

93

1085

1063

45

39



100

1.6TWY100×8 J/F

56

47

32

256

180

336

f108×4

532

520

40

31



1.6TWY100×16 J/F

112

93

63

128

830

818

51

42



1.6TWY100×24 J/F

168

140

95

85

1133

1121

63

54



125

1.6TWY125×7 J/F

71

59

40

326

257

368

f133×4

606

594

54

44



1.6TWY125×14 J/F

142

119

81

163

964

952

70

60



1.6TWY125×21 J/F

213

178

121

108

1325

1313

87

77



150

1.6TWY150×6 J/F

80

67

45

320

479

438

f159×4.5

655

643

71

58



1.6TWY150×12 J/F

160

133

89

160

1041

1029

94

81



1.6TWY150×18 J/F

240

200

134

107

1432

1420

118

105



200

1.6TWY200×6 J/F

84

70

47

620

769

519

f219×6

696

680

107

89



1.6TWY200×12 J/F

168

140

94

310

1137

1121

149

130



1.6TWY200×18 J/F

252

210

141

207

1581

1565

192

174



         *法兰连接按JB81-59供货,也可根据用户要求按国际、化标或其它标准供货。



工作压力:1.6MPa                    轴向型外压式补偿器(TWY)

公称

通径DN

mm

型    号

诸疲劳破坏次数下轴向补偿量X0mm

轴向刚度Kx

N/mm

有效面积Acm2

径向最大外形尺寸H

mm

接管端口尺寸

d0×S(mm)

总长

L(mm)

总重

W(kg)




1500

3000

15000

*法兰连接

法兰

接管

法兰

接管



250

1.6TWY250×6 J/F

85

71

48

835

1105

565

f273×8

780

760

157

131



1.6TWY250×12 J/F

170

142

96

418

1288

1268

218

192



1.6TWY250×18 J/F

255

213

144

278

1805

1785

289

263



300

1.6TWY300×6 J/F

97

80

54

843

1307

641

f325×8

900

880

225

190



1.6TWY300×12 J/F

193

161

108

422

1524

1504

323

288



1.6TWY300×18 J/F

290

241

162

281

2150

2130

424

389



350

1.6TWY350×6 J/F

97

81

54

915

1611

672

f377×10

937

915

289

236



1.6TWY350×12 J/F

194

162

108

458

1510

1488

386

332



1.6TWY350×18 J/F

291

243

162

305

2085

2063

489

436



400

1.6TWY400×6 J/F

86

72

48

1273

1972

732

f426×10

938

916

340

273



1.6TWY400×12 J/F

172

144

96

637

1573

1551

462

395



1.6TWY400×18 J/F

258

216

144

424

2212

2190

585

518



450

1.6TWY450×5 J/F

71

60

40

1656

2445

794

f478×10

846

824

396

308



1.6TWY450×10 J/F

142

120

80

828

1397

1375

515

427



1.6TWY450×15 J/F

213

180

120

552

1944

1922

640

552



500

1.6TWY500×4 J/F

88

76

51

1598

3167

874

f529×10

863

841

500

378



1.6TWY500×8 J/F

176

152

102

799

1347

1325

619

497



1.6TWY500×12 J/F

264

228

153

533

1829

1807

738

616



600

1.6TWY600×4 J/F

62

52

36

3568

4717

1024

f630×10

833

811

685

503



1.6TWY600×8 J/F

124

104

72

1784

1283

1261

824

642



1.6TWY600×12 J/F

186

156

108

1190

1695

1673

955

773



700

1.6TWY700×4 J/F

60

51

36

3630

5822

1114

f720×10

824

802

824

615



1.6TWY700×8 J/F

121

102

72

1815

1265

1243

974

865



1.6TWY700×12 J/F

181

153

108

1210

1693

1671

1194

1085



800

1.6TWY800×4 J/F

67

56

38

2583

6490

1155

f820×10

817

795

784

709



1.6TWY800×8 J/F

135

113

76

1291

1223

1201

1285

994



1.6TWY800×12 J/F

202

169

114

861

1625

1603

1550
